1前 言

隨著我國經濟的不斷快速發展，水資源緊缺成為了當前社會發展的主要矛盾之一，針對于污水的回收和再利用研究引起了越來越多的重視。作為我國工業耗水大戶，熱電廠在當前節水降耗上應起到一定的表率作用，要加快對廢水零排放的科學研究，這對于社會效益、環境效益和經濟效益上都會起到重要的促進意義。

2廢水零排放處理的發展研究現狀

目前，國內熱電廠廢水零排放處理技術主要采用濕法脫硫。通常我國熱電廠主要以燃煤為主，含有大量的硫化物、重金屬，利用濕法脫硫廢水的處理方法可以吸收脫硫廢水中的漿液，進行反復循環利用，對脫硫廢水的處理效果較為明顯。

隨著科學技術水平的不斷進步，蒸發結晶工藝處理脫硫廢水也開始被研發應用，很多國內河源電廠和三水電廠、華能長興電廠等均已采用此工藝進行脫硫廢水處理。

其中河源電廠脫硫廢水零排放系統于2009 年12月18日投入運行至今，運行8年以上，為國內電廠首創；產水水質達到回用標準，做到廢水完全回收利用；產生的污泥做成磚，產生的結晶鹽可以為印染廠使用，主要采用“深度預處理+四效蒸發MED+鹽干燥系統”工藝，通過實際運用效果表明，每處理1m3廢水，蒸汽消耗約300kg，電耗約30kWh。蒸發結晶系統運作良好，蒸發器維護工作量小，結垢情況較少。

除此之外，國內有些熱電廠針對脫硫廢水零排放工藝還采用煙道蒸發技術。

如上都電廠4號機脫硫廢水零排放工藝采用了煙道噴霧蒸發技術，運行初期曾經出現過噴嘴堵塞情況，后期通過煙道改造已解決，據介紹目前能穩定運行，但因單個噴嘴處理量有限，尚未對所有的脫硫廢水進行處理。

焦作萬方鋁業熱電廠脫硫廢水采用煙氣余熱處理前，先經過膜濃縮減量處理，濃鹽水再進入煙道蒸發處理。該工程2015年已完成調試，據了解在近幾個月內對煙道進行結垢和腐蝕監測，監測表明煙道內沒有出現結垢和煙道積灰現象。

常熟發電有限公司曾對#4機組（300MW）脫硫廢水進行煙氣蒸發示范應用，據介紹蒸發處理效果良好，噴射之后煙氣溫度高于酸露點，未對下游設備和煙道造成腐蝕，對除塵效果沒有影響。

3 熱電廠廢水排放種類及常規方法

3.1生活污水處理方法

（1）處理工藝：根據DL/T 783《火力發電廠節水導則》要求，生活污水設獨立的管網，各排水點的生活污水通過廠區生活污水管網匯集進入生活污水處理站，經一體化生活污水處理設備處理后的污水先進入清水池經水泵提升至設置在廠內的工業廢水處理站后回用于全廠的服務水系統。生活污水處理站處理后的出水水質達到生活雜用水標準。一體化生活污水處理設備可采用采用直埋或地上布置形式。

（2）出水質量標準：滿足GB50335《污水再生利用工程設計規范》中的車輛沖洗水質量標準。

3.2循環排污水處理方法

針對于循環排污水處理方法可以采用加酸阻垢聯合處理技術，將濕冷機組循環水濃縮在3.0-3.5范圍內，就可以有效的降低循環補水及排污水量，特別是對于地處缺水區較為嚴重的熱電廠，其循環水排污水處理的工作極大，但由于循環排污水處理會造成大量的經濟成本的支出，從經濟效益角度，為了降低投資費用，熱電廠會采用化學處理工藝對循環排污水處理，其工藝流程圖如圖3-1所示：

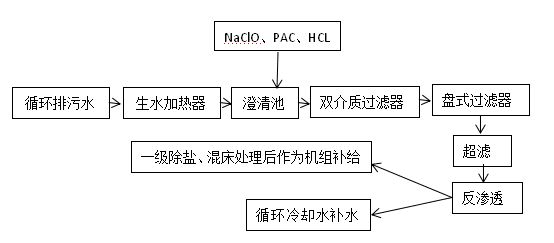

圖3-1 循環排污水處理工藝流程圖

3.3含煤廢水處理方法

含煤廢水主要來源于燃煤機組，日常對設備維護過程中，會用水沖洗煤倉間、輸煤棧橋等設備，沖洗后的廢水會含有一定的含煤量，通過對含煤廢水會通過含煤廢水處理裝置進行處理。

3.4氨氮廢水處理方法

由于氨氮廢水氨氮含量較高，直接進入工業廢水處理系統，會造成工業廢水處理系統出水氨氮含量超標，一般先經過降氨氮處理工藝，利用鎂鹽及磷酸鹽和氨氮反應，生成磷酸銨鎂沉淀，降氨氮后廢水再經工業廢水處理系統后重復利用。

3.5含油廢水處理方法

含油污水經一級隔油處理之后含油量一般不高于50mg/L，再經過含油廢水收集池的集中處理，利用泵將含有污水送入到油水分離器中，通過澄清和過濾可以使含油量不高于5mg/L。

3.6工業廢水處理方法

（1） 工業廢水組成:工業廢水包括經常性及非經常性廢水。經常性廢水包括：鍋爐補給水及凝結水精處理排水。非經常性廢水包括：衛生清掃、空氣預熱器清洗、機組啟動及鍋爐化學清洗廢水等。

（2） 工業廢水處理工藝：

① 經常性廢水一般水質較好，經各自的收集系統至廢水集中處理站經常性廢水池，在廢水池中儲存和均質后，送至最終中和池，在中和池調節pH后流入清水池，如不合格自動返回中和池重復處理，處理達標的水經過濾后進入服務水系統。

② 非經常性廢水一般懸浮物、有機物等雜質含量較高，需要經過混凝澄清處理。非經常性廢水各自的收集系統至非經常性廢水池，經殺菌、加堿、曝氣、pH初步調整處理后送至澄清池。

3.7脫硫廢水處理方法

“預處理+50%膜濃縮+MVR蒸發器+結晶裝置”的工藝設計在對脫硫廢水處理效果最為顯著。

該廠原有的脫硫廢水處理采用的脫硫方式為石灰石/石灰—石膏濕法，每天脫硫廢水產量為15t/h，脫硫廢水改造前水質特點：pH值是7cod150mg/l,氯離子小于20000密度1.03左右，濁度處于15-30NTU。脫硫廢水也是按照一天時效進行設計其工藝流程圖如圖3-2所示：

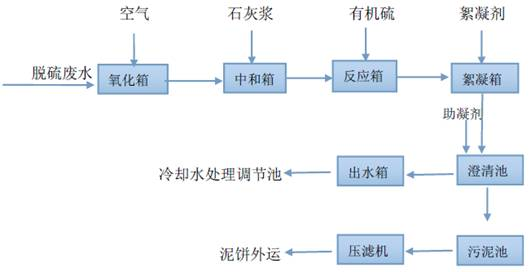

圖3-2 石灰石/石灰—石膏濕法脫硫廢水工藝流程圖

通過圖3-2可以看出，石灰石/石灰—石膏濕法脫硫廢水處理方法首先要將脫硫廢水放入氧化箱，通過化學反應成硫酸鹽，然后再進入中和箱與石灰漿中和反應對硫酸鹽pH值進行調節，進入反應箱，與有機硫進行化學反應可以去除脫硫廢水中的重金屬離子和懸浮物，懸浮物在絮凝箱中，通過絮凝劑的作用，可以進行沉淀成污泥，進而壓縮后排出，將泥餅運出。剩下的過濾后的清水可以通過冷卻水處理調節池進行回收再利用。

但是，在該廠石灰石/石灰—石膏濕法脫硫廢水處理過程中發現，傳統的石灰石-石膏濕式脫硫廢水處理工藝已經無法滿足電廠實際廢水排污的條件，在廢水處理系統中容易造成脫硫廢水處理系統出力不足、污泥壓濾機濾布損害加大、加藥系統管道堵塞等問題，直接影響著該廠實際運行效率。對此，在當今國家對水資源保護的大力號召下，本文對該廠脫硫廢水處理采用的是“預處理+50%膜濃縮+MVR蒸發器+結晶裝置”的工藝設計，切實改善脫硫廢水耗量大問題。

（1）預處理

脫硫廢水預處理工藝是脫硫廢水處理的基礎工作，主要是將廢水中的懸浮物通過混凝劑的作用將其分離澄清，然后利用石灰和碳酸鈉可以將脫硫廢水軟化。因?yàn)槭揖哂袠O強的去碳酸鹽硬度的作用，在石灰作用下碳酸鈉可以將脫硫廢水中的鈣離子分離出來，要想分離鎂離子，可以投入氫氧化鈣，但是這也就會使成本較高的碳酸鈉投入量增多，也會給脫硫廢水造成更多的成本支出，對此，為了節省經濟支出，可以用氫氧化鈉取代石灰，就可以很好的預防鈣離子量大的問題。

（2）膜濃縮減量化+蒸發結晶

膜濃縮減量化+蒸發結晶是新興的脫硫廢水處理工藝，可降低投資成本及運行成本。常采用預沉淀→混凝澄清→軟化→過濾→反滲透→蒸發結晶工藝。由于廢水TDS含量高、含有一定量有機物，需要采用抗污染反滲透膜元件（DTRO）。工藝流程如圖3-3所示：

圖3-3 膜濃縮減量化+蒸發結晶工藝流程圖

4預期達到的效果

4.1預計針對于生活污水、工業廢水、脫硫廢水和冷卻水污水零排放處理效果，處理后的水質能夠達到一級標準。

4.2預計零排放處理后，該廠將沒有污水排放在外，產生的污水總量通過零排放處理方案進行處理，更加有利于污水回收再利用，可以極大的解決水資源能耗問題，同時還能夠?yàn)樵搹S節省更多的經濟成本，具有一定的經濟效益性。

4.3在廢水零排放處理中，生活污水處理工藝工程造價在442萬元、工業廢水處理工程造價1360萬元、脫硫廢水工程造價610萬元，水塔冷卻水處理工藝工程造價需要付出約為5140萬元。整體工程造價預計花費7552萬元，電費1.04元/t，藥劑費0.39元/t。

4.4可以看出電廠廢水零排放處理方案實施后，對現有工程外排廢水全部減少，達到了全廠廢水不外排的目標，廢水排放量減少382670m3/a、COD物排放量降低8.36t/a、懸浮物排放量降低16.9t/a，石油類排放量降低0.037t/a。同時，從經濟效益來看，電廠廢水零排放處理方案一共造價7552萬元，處理水流量20040t/d，后期維修和養護工作較為簡單，對該電廠在廢水零排放處理效率上產生了重要的促進意義。

5結束語

通過對案例電廠實際情況分析，發現采用傳統的石灰石-石膏濕式脫硫廢水處理工藝已經無法滿足電廠實際廢水排污的要求條件，在廢水處理系統中易造成脫硫廢水處理系統出力不足、污泥壓濾機濾布損害加大、加藥系統管道堵塞等問題，直接影響著電廠實際運行效率。

對此，對案例電廠生活污水、工業廢水、脫硫廢水、水塔排污水進行零排放技術改造，通過脫硫廢水處理技術的分析對比，確定采用“預處理+50%膜濃縮+MVR蒸發器+結晶裝置”廢水處理工藝，可達到簡化水處理工藝、降低設備投資及運行成本的目標，因此十分適宜在電廠推廣。
